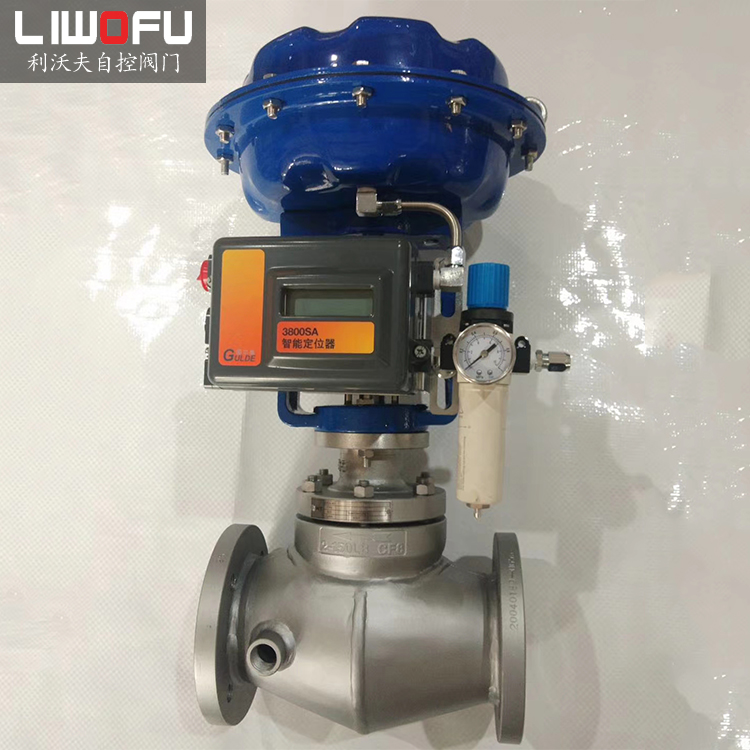

氣動保溫調節閥

氣動保溫調節閥閥芯采用上導向結構，閥門結構緊湊，采用S型流線型通道，壓力損失小，流量大，調節范圍廣，特點精度大，符合IEC534標準。氣動保溫調節閥具有與HCB調節閥相同的性能，主要用于絕熱應用。

質量穩定：實行全過程質量監控，細致入微，各方面檢測！
價格合理：很好內部成本控制，減少了開支，讓利于客戶！
交貨快捷：Xian進生產流水線，充足的備貨，縮短了交貨期！

熱線：0577-67008999

產品詳情

氣動保溫調節閥閥芯采用上導向結構，閥門結構緊湊，采用S型流線型通道，壓力損失小，流量大，調節范圍廣，特點精度大，符合IEC534標準。氣動保溫調節閥具有與HCB調節閥相同的性能，主要用于絕熱應用。如果工藝介質的結晶溫度低于環境溫度，或者如果液體溫度降低，則粘度會增加或流體會增加。頂部閥蓋上增加了熱夾套裝置，以滿足自動化工藝要求。

氣動保溫調節閥適用于需要保溫的場合。如果工藝介質的結晶溫度低于環境溫度，流體溫度下降，粘度增加，或流體凝固，則在閥體和上閥蓋上增加蒸汽絕緣和磁性夾緊裝置。根據需要繼續。

氣動保溫調節閥泄漏符合ANSIB16.104標準。氣動保溫調節閥裝有多彈簧膜片執行器，結構緊湊，輸出力大。

氣動保溫調節閥技術參數

公稱通徑(DN)		20	25	32	40	50	65	80	100	150
閥座直徑(dn)		20	25	32	40	50	65	80	100	150
額定流量系數(KV)	單座	6.9	11	17.6	27.5	44	69	110	176	440
額定流量系數(KV)	套筒	6.3	10	16	25	40	63	100	160	360
允許壓差(MPa)	單座	3.8	3.2	3.0	2.0	1.8	1.5	1.4	1.0	0.6
允許壓差(MPa)	套筒	6.4	6.4	5.2	5.2	4.6	4.6	3.7	3.7	3.1
公稱壓力(MPa)		1.6、2.5、4.0、6.4
額定行程(mm)		16			25		40			60
配用執行器型號		ZHA/B-22		ZHA/B-23			ZHA/B-34			ZHA/B-45
閥蓋形式		標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)
壓蓋形式		螺栓壓緊式
閥芯形式		單座式、套筒式
流量特性		等百分比、快開特性

氣動保溫調節閥執行機構

配置執行器類別	ZHA/B多彈簧簿膜執行機構
執行器型號	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
很好面積(cm2)	350	350	560	900	1400
行程(mm)	10、16	24	40	40、60	100
彈簧范圍(KPa)	20～100（標準）、20-60、60-100、40-200、80-240
膜片材料	丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力	140～400KPa
氣源接口	RC1/4"
環境溫度	-30～+70℃
可配附件	定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
作用形式	氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)

氣動保溫調節閥零件材料

閥體	WCB	304	316	316L
墊片	PTFE石墨墊片	PTFE石墨墊片	PTFE石墨墊片	PTFE石墨墊片
閥座/套筒	304	304	316	316L
閥芯	304	304	316	316L
導向套/并帽	304	304	316	316L
中墊	PTFE石墨墊片	PTFE石墨墊片	PTFE石墨墊片	PTFE石墨墊片
閥蓋	WCB	304	316	316L
閥桿	304	304	316	316L
保溫夾套	25	304	316	316L
填料	PTFE/石墨	PTFE/石墨	PTFE/石墨	PTFE/石墨
螺栓	25	不銹鋼	不銹鋼	不銹鋼
填料壓蓋	WCB	304	316	316L
