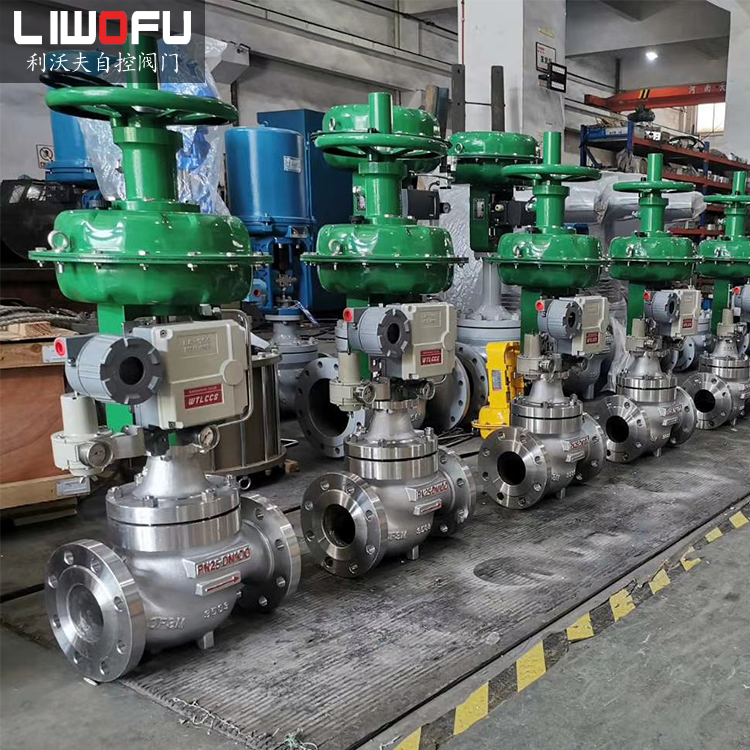

氣動調節閥主要性能及測試介紹

發布日期：[2022-10-27] 本文關鍵詞：氣動調節閥點擊率：

氣動調節閥的性能指標有：基本誤差、回差、死區、始終點偏差、額定行程偏差、泄漏量、密封性、耐壓強度、外觀、額定流量系數、固有流量特性、耐振動性能、動作壽命，計13項、前9項為出廠檢驗項目。

由于調節閥的運輸、工作彈簧范圍的調整等因素，安裝前往往需要對如下性能進行調整、檢驗：

1）基本誤差

將規定的輸入信號平穩地按增大和減小方向輸入執行機構氣室（或定位器），測量各點所對應的行程值，計算出實際“信號－行程”關系與理論關系之間的各點誤差。其zui大值即為基本誤差。試驗點應到少包括信號范圍0、25％、50％、75％、100％這5個點。測量?jī)x表基本誤差限應小于被試閥基本誤差限的1/4。

2）回差

試驗程序與上面第1）點所述相同。在同一輸入信號上所測得的正反行程的zui大差值即為回差。

3）始終點偏差

方法同第1）點。信號的上限（始點）處的基本誤差即為始點偏差；信號的下限（終點）處的基本誤差為終點偏差。

4）額定行程偏差

將額定輸入信號加入氣動執行機構氣室（或定位器），使閥桿走完全程，實際行程與額定行程之差與額定行程之比即為額定行程偏差。實際行程必須大于額定行程。

5）泄漏量

試驗介質為10～50℃的清潔氣體（空氣和氮?dú)猓┗蛞后w（水或煤油）；試驗壓力A程序?yàn)椋寒?dāng)閥的允許壓差大于350KPa時，試驗壓力均按350KPa做，小于350KPa時按允許壓差做；B試驗程序按閥的zui大工作壓差做。試驗信號壓力應確保閥處于關閉狀態。在A試驗程序時，氣開閥執行機構信號壓力為零；氣閉閥執行機構信號壓力為輸入信號上限值加20KPa；兩位式閥執行機構信號壓力應為設計規定值。在B試驗程序時，執行機構的信號壓力應為設計規定值。試驗介質應按規定流向加入閥內，閥出口可直接通大氣或連接出口通大氣的低壓頭損失的測量裝置，當確認閥和下游各連接管道完全充滿介質后方可測取泄漏。
