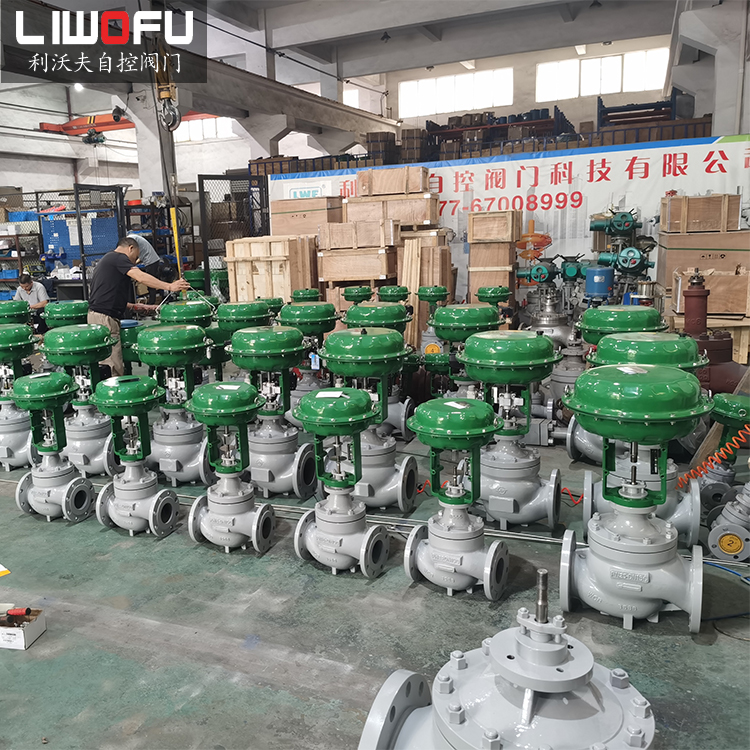

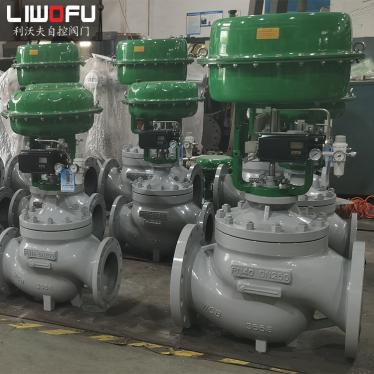

氣動套筒調節閥

氣動套筒調節閥由氣動多彈簧膜片執行機構和低流阻套筒調節機構組成，與普通套筒閥相比，具有結構緊湊、重量輕、動作靈敏、S流線型流體通道、壓降損失小、閥門容量大、流量特性準確等特點。

質量穩定：實行全過程質量監控，細致入微，各方面檢測！
價格合理：很好內部成本控制，減少了開支，讓利于客戶！
交貨快捷：Xian進生產流水線，充足的備貨，縮短了交貨期！

熱線：0577-67008999

產品詳情

氣動套筒調節閥由氣動多彈簧膜片執行機構和低流阻套筒調節機構組成，與普通套筒閥相比，具有結構緊湊、重量輕、動作靈敏、S流線型流體通道、壓降損失小、閥門容量大、流量特性準確等特點，氣動套筒調節閥配備電動氣動閥門定位器或氣動閥門定位器，可實現工藝管道流量自動調節控制，廣泛用于Jing確控制氣體、液體、蒸汽等介質的壓力、流量、溫度、液位等工藝參數，以保持給定值。氣動套筒調節閥符合IEC標準的新一代通用控制閥產品。廣泛應用于要求低噪音、大壓差的工業過程的自動控制。

氣動套筒調節閥執行機構主要技術參數

型號	ZHA-22 ZHB-22	ZHA-23 ZHB-23	ZHB-34 ZHB-34	ZHA-45 ZHB-45	ZHA-56 ZHB-56
很好面積cm2	350	350	560	900	1600
行程mm	16	25	40	60	100
彈簧范圍KPa	20～100(標準):40～200;80～240; 20～60; 60～100
操作方式	普通型、帶手動手輪操作型（側裝式、頂裝式）

氣動套筒調節閥主要技術參數

公稱通徑mm		20				25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑mm		10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數Kv	直線	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690	1100	1760
	等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630	1000	1600
額定行程L（mm）		10				16		25		40			60				100
執行器型號		ZHA/B-22				ZHA/B-22		ZHA/B-23		ZHA/B-34			ZHA/B-45				ZHA/B-56
薄膜很好面積Ae（cm2）		350				350		350		560			900				1600
氣源壓力Ps(MPa)		0.14～0.4
信號范圍Pr(KPa)		20～100、40～200、80～240 段幅：20～60、60～100
電信號		4～20mA DC或0～10mA DC （切斷型：電磁閥AC220V或DC24V）
作用模式		氣開式（K）型、氣關式（B）型
流量特性		直線、等百分比、快開性
允許泄漏量（L/h）		硬密封：（IV級）10-4×閥額定容量、軟密封：VI級
固有可調比R		50:1
氣源接頭		M16×1.5
公稱壓力PN(MPa)		1.6 2.5 4.0 6.4

氣動套筒調節閥允許壓差

類別		單座式						套筒式
彈簧范圍MPA		0.2～0.10				0.04-0.2		0.2～0.10				0.04-0.2
氣源壓力MPA		0.14		0.25		0.4		0.14		0.25		0.4
公稱直徑	閥座直徑	氣關	氣開	氣關	氣開	氣關	氣開	氣關	氣開	氣關	氣開	氣關	氣開
20	10	6.4	4.46	6.4	6.4	6.4	6.4
	12	6.4	3.09	6.4	6.4	6.4	6.4
	15	5.94	1.98	6.4	5.94	6.4	6.4
	20	3.34	1.11	6.4	3.34	6.4	6.4
25	25	2.14	0.71	6.4	2.14	6.4	4.99	3	1.5	6.4	4.5	6.4	6.4
40	32	1.31	0.44	6.09	1.37	6.4	3.05	2.25	1.13	6.4	3.38	6.4	6.4
40	40	0.84	0.28	3.9	0.84	5.26	1.95	2.25	1.13	6.4	3.38	6.4	6.4
50	50	0.53	0.18	2.5	0.53	3.39	1.25	1.95	1.18	6.4	3.54	6.4	6.4
65	65	0.51	0.17	2.36	0.51	3.21	1.18	2.36	1.02	6.4	3.06	6.4	6.4
80	80	0.33	0.11	1.56	0.33	2.12	0.78	2.04	0.84	6.4	2.51	6.4	5.85
100	100	0.21	0.07	1	0.21	1.35	0.5	1.67		6.4		6.4
150	125	0.22	0.07	1.02	0.22	1.39	0.51	1.41	0.71	6.4	2.12	6.4	4.94
150	150	0.15	0.05	0.71	0.15	0.97	0.35	1.41	0.71	6.4	2.12	6.4	4.94
200	200	0.08	0.028	0.4	0.08	0.54	0.2	1.41	0.57	6.4	1.71	6.4	4
