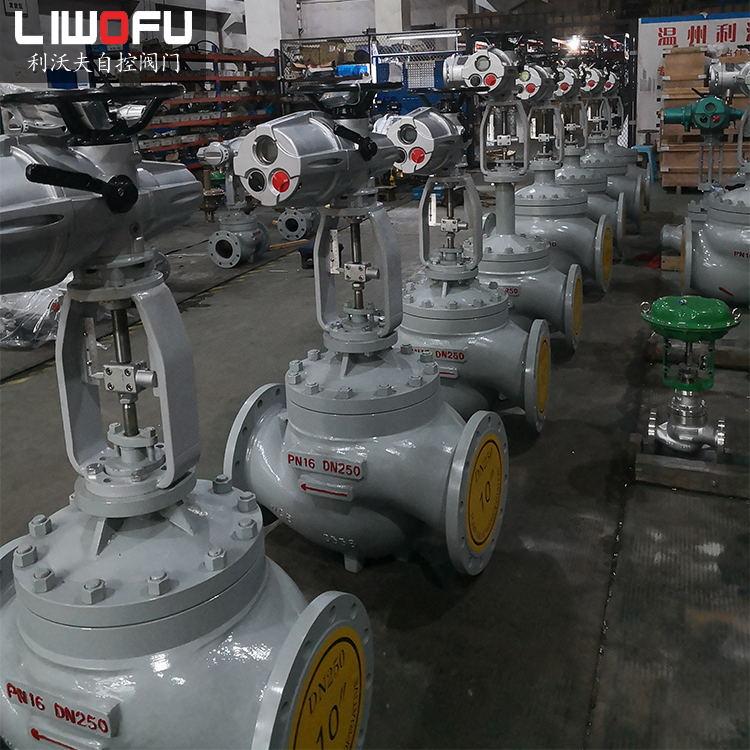

電動壓力調節閥

電動壓力調節閥是工業自動化過程控制中重要的執行單元設備。與傳統氣動控制閥相比有明顯的優勢。電動壓力調節閥節能，環保，安裝快捷方便。閥門根據其功能和特性，根據執行機構的功率消耗分為線性特性、等比例特性和拋物線特性三種類型。

質量穩定：實行全過程質量監控，細致入微，各方面檢測！
價格合理：很好內部成本控制，減少了開支，讓利于客戶！
交貨快捷：Xian進生產流水線，充足的備貨，縮短了交貨期！

熱線：0577-67008999

產品詳情

電動壓力調節閥以電力為驅動源，通過輸出軸將電機的動能轉化為閥軸的位移，可選配調壓器通過控制模塊實現控制。的開幕。用于控制流量、壓力、溫度、液位等參數的調節閥。

電動壓力調節閥是工業自動化過程控制中重要的執行單元設備。與傳統氣動控制閥相比有明顯的優勢。電動壓力調節閥節能（只在工作時才消耗電能），環保（無碳排放），安裝快捷方便（無需復雜的氣動管路和氣泵工作站）。閥門根據其功能和特性，根據執行機構的功率消耗分為線性特性、等比例特性和拋物線特性三種類型。

電動壓力調節閥采用高精度直行程電動執行機構和低流阻單座（套筒）控制閥體機械組裝而成。電動調節閥具有體積小、重量輕、連接方便、流量大、調節精度高等特點。電動執行器帶有伺服放大器，無需外加伺服放大器，可通過輸入控制信號（4?20mADC或1?5VDC）和單相電源控制運行，壓力等參數可由以下控制改變閥芯的開度。連續調整。電動壓力調節閥廣泛應用于電力、石油、化工、冶金、環保、輕工、教育科研設備等行業的工業過程自動化控制系統。

電動壓力調節閥部件功能表

序號	部件	功能
1	排空氣閥	在起機時排除汽水分離器中的空氣
2	汽水分離器	保護系統不受濕蒸汽影響
3	截止閥	切斷減壓閥的蒸汽供應
4
5	過濾器	保護調節閥不受管道雜質損壞
6	壓力表	監測上游供給蒸汽壓力
7
8	電動執行器	驅動控制閥
9	電子控制器（安裝于控制柜中）	調節控制閥的開度
10	控制閥	根據下游壓力調節蒸汽流量
11	安全閥	保護下游設備，避免超壓
12	壓力表	監測下游設定壓力
13	壓力變送器	將壓力信號轉變?yōu)殡娏餍盘?hào)到控制器
14	切斷閥	維修時切斷排空氣閥與管道的連接
15	切斷閥	在無負荷時設定減壓后的壓力
16~20	汽水分離器疏水閥組

電動壓力調節閥主要零件材料

1	閥體	WCB	CF8	CF8M	CF3M
2	閥座	304	304	316	316L
3	閥芯	304	304	316	316L
4	導向套	WCB	CF8	CF8M	CF3M
5	閥蓋	WCB	CF8	CF8M	CF3M
6	閥桿	304	304	316	316L
7	填料	PTFE/柔性石墨
8	彈簧	65Mn	304	316	316L
9	螺母	304	304	316	316L

電動壓力調節閥閥蓋形式

閥體型式		直通鑄造球型閥
公稱通徑		20、25、32、40、50、65、80、100、150、200、250、300mm
公稱壓力		美標：ANSI 125、150、300、600日標：JIS 10、16、20、30、40K國標：PN1.6、4.0、6.4MPa
連接型式	法蘭連接	FF、RF、RJ、LG、溝槽型、嵌入型
	法蘭標準	JIS B2201-1984、ANSI B16.5-1981、JB79-59等
	焊接標準	嵌接焊SW(40~50mm)、對接焊BW(65~200mm)
材料		鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti)、鈦等
上閥蓋	常溫型	-17~+230℃
	高溫型	-45～-17℃+230～+566℃
	低溫型	-100～-45℃、-196～-100℃
壓蓋型式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料

電動壓力調節閥外型尺寸及重量

公通徑			20	25	32	40	50	65	80	100	125	150	200	250	300
L（mm）	PN1.6MPa		150	160	180	200	230	290	310	350	400	480	600
	PN4.0MPa		150	160	180	200	230	290	310	350	400	480	600
	PN6.4MPa		190	200	220	240	265	295	320	370	440	475	570	752	820
H1（mm）	單座		53	57.5	70	75	82.5	92.5	100	110	125	142.5	170	380	435
H1（mm）	雙座			117	120	140	145	190	210	220	270	280	320	450	465
配PSL	H（mm）≈	普通型	704	747	835	910	955	1100	1120	1140	1210	1220	1270	1810	1890
	H（mm）≈	散熱片型	855	898	990	1060	1110	1277	1195	1320	1420	1430	1490	2066	2140
	D（mm）		176								225
配381L	H（mm）≈	普通型	620	680	683	758	768	990	1022	1050	1340	1360	1440	1710	1770
	H（mm）≈	散熱片型	770	830	835	910	920	1160	1195	1220	1540	1570	1660	1960	2030
	D（mm）		225								310
低溫型	-100℃	H2	500			600					700
低溫型	-100℃	H≈	1110	1120	1310	1320	1330	1460	1478	1497	1850	1860	1900
