您當前的位置:首頁 / 產品展示 / 切斷閥 / ZSPC氣動活塞切斷閥
所屬分類： 切斷閥

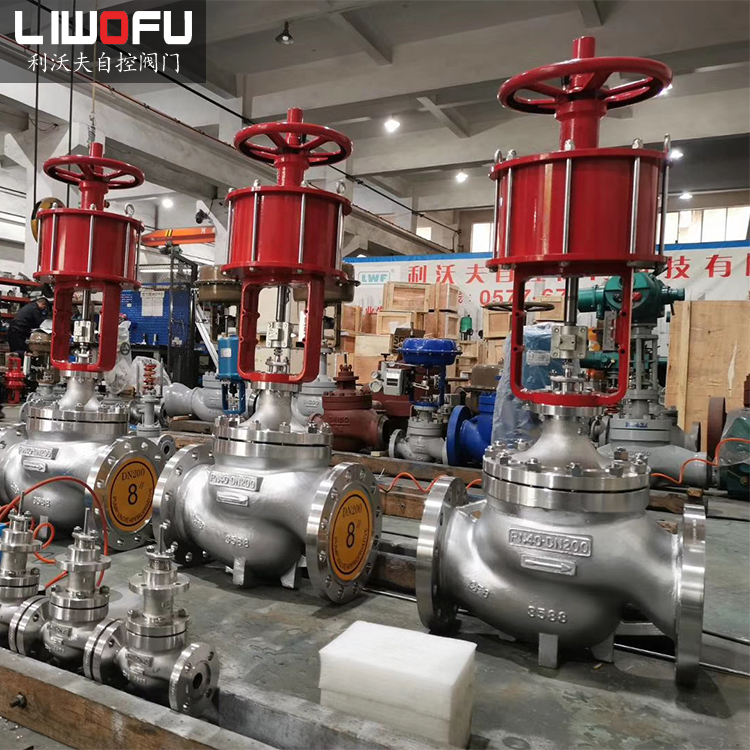

ZSPC氣動活塞切斷閥由切斷機構和氣動活塞執行器組成。切斷機構為直單座形，DN20閥芯為單導軌，DN25-200閥芯為雙導軌，具有結構簡單、操作方便、使用可靠、速度快等特點。
產品詳情
ZSPC氣動活塞切斷閥由切斷機構和氣動活塞執行器組成。切斷機構為直單座形，DN20閥芯為單導軌，DN25-200閥芯為雙導軌，具有結構簡單、操作方便、使用可靠、速度快等特點。打開和關閉。它主要用于不含雜質和顆粒的液體和氣體介質，因此它需要自動控制系統的快速嚴格關閉和快速排氣。
ZSPC氣動活塞切斷閥由國產氣動多彈簧活塞執行機構和低流阻雙密封結構的切斷閥組成。執行器具有運行速度快、推力大、自復位功能、手動操作機構。閥體流道通暢，流量系數大，閥芯和閥座采用彈性、剛性的級聯雙密封。創新Du特的結構使該產品成為一種高速運轉、關斷嚴密、可靠的新型高性能切斷閥。
ZSPC氣動活塞切斷閥由氣動活塞執行機構和直行程調節機構組成，其中心由支架連接。氣動活塞切斷閥根據調節機構的不同，可分為直通單座切斷閥、直通套筒切斷閥、二位三通切斷閥三種型式。氣動切斷閥有兩種類型：單作用（彈簧復位）和雙作用（雙進氣）。單執行器允許整機分為氣閉式（水平管道連接）和氣開式（水平管道切割）。
氣動活塞切斷閥有硬密封和軟密封兩種密封類型，適用于各種溫度和壓力。當信號壓力為零時，彈簧的預緊力（僅單作用）使閥芯處于初始狀態（常開或常閉）。當執行機構收到信號壓力（0.4-0.6MPa）時，活塞推力，彈簧壓縮，推動推桿、閥體和閥芯到位置，閥門全開或全關。它提供對管道中媒體的連接和斷開或管道之間切換的控制。配備二位三通電磁閥，使活塞式切斷閥的控制更加方便和容易。
氣動活塞式切斷閥外形尺寸表
| 公稱通徑DN | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | ||
| L | PN MPa | 1.6 | 194 | 197 | 235 | 267 | 292 | 317 | 368 | 500 | 635 |
| 4.0 | 650 | ||||||||||
| 6.4 | 206 | 210 | 251 | 286 | 311 | 337 | 394 | 520 | 650 | ||
| H | 65 | 70 | 85 | 90 | 100 | 105 | 125 | 170 | 205 | ||
| 不帶手輪 | H1 | 常溫型 | 445 | 455 | 485 | 485 | 605 | 605 | 620 | 962 | 988 |
| 中溫型 | 596 | 606 | 636 | 636 | 770 | 770 | 785 | 1178 | 1226 | ||
| 帶手輪 | H1 | 常溫型 | 630 | 640 | 670 | 670 | 790 | 790 | 805 | 1087 | 1113 |
| 中溫型 | 781 | 791 | 821 | 821 | 955 | 955 | 970 | 1303 | 1351 | ||
| H2 | 160 | 160 | 160 | 160 | 160 | 160 | 270 | 270 | 270 | ||
| H3 | 220 | 220 | 220 | 220 | 220 | 220 | 390 | 390 | 390 | ||
切斷閥工作原理
電動緊急切斷閥工作原理
氣動活塞式切斷閥工作原理
氣動三通切斷閥的結構原理
ZYHQ型氣動活塞式快速切斷閥
氣動切斷閥工作原理
氣動活塞式切斷閥原理
緊急安全切斷閥工作原理
切斷閥介紹
氣動切斷閥分類
切斷閥特點
切斷閥特點及應用
電動緊急切斷閥性能特點
氣動活塞快速切斷閥特點
氣動切斷閥性能特點
切斷閥節能特點
氣動活塞切斷閥結構特點
氣動活塞式切斷閥結構特點
氣動切斷閥結構特點
氣動O型切斷閥的特點
緊急切斷閥特點
氣動三通切斷閥特點
三通切斷閥特點
切斷閥結構
緊急切斷閥結構
快速切斷閥安全措施
切斷閥應用
切斷閥應用
切斷調節閥在高溫介質下使用
氣動切斷閥作用和用途
切斷閥在加油站中的應用
天然氣切斷閥選擇
天然氣切斷閥應用優勢
電動緊急切斷閥應用場合
電動緊急切斷閥種類
自動切斷閥應用
緊急切斷閥是新型的管道工程的安全配套裝置
緊急切斷閥應用于場合
切斷閥應用場合
緊急切斷閥在承壓罐車應用
緊急切斷閥作用
切斷閥選擇要點
切斷閥閥型選擇
氣動快速切斷閥價格
ZSPC氣動活塞切斷閥選用
氣動薄膜切斷閥選用
氣動薄膜套筒切斷閥選用
硬密封切斷閥和軟密封切斷閥如何選擇
切斷閥在選擇結構形式選擇
切斷閥選型技巧
切斷閥密封材料選擇
切斷閥的角行程閥和直行程閥切斷效果比較
電動切斷閥和氣動切斷閥區別
切斷閥操作事項
切斷閥位置和尺寸
電動緊急切斷閥安裝注意事項
氣動活塞式切斷閥安裝
高溫介質的切斷調節閥溫度影響解決方法
緊急切斷閥保養注意事項
氣動緊急切斷閥使用注意事項
緊急切斷閥要求嚴格保障安全
切斷閥保養工作
緊急切斷閥安裝注意事項
切斷閥磨損的原因分析
緊急切斷閥故障分析
緊急切斷閥的正確使用方法

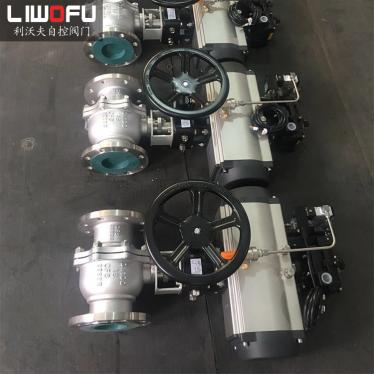

上一條：氣動O型切斷閥
